Litronic-WMS II

Sensores de humedad especiales para uso en atmósferas explosivas

El sistema modular del nuevo Litronic-WMS permite una excelente versatilidad según las necesidades requeridas.

Garantiza la máxima fiabilidad durante la producción, el procesamiento y el refinamiento de la mayoría de las emulsiones, polvos y graneles.

Calibración rápida y exacta de los puntos de medición gracias a su software de fácil manejo para PC “WIO”.

Descripción



Prev 1 of 1 Next
Prev 1 of 1 Next



El sistema de medición del contenido de agua Litronic WMS II de Liebherr se utiliza para medir con precisión, la humedad o el contenido de agua en una gran variedad de materiales y aplicaciones.

El contenido de agua de diferentes fluidos en las refinerías, plataformas petrolíferas, oleoductos, depósitos, así como en muchas otras aplicaciones de la industria química y petroquímica.

Igualmente, los sistemas Litronic WMS II son habituales en la deshidratación de lodos, en el secado y posterior incineración de residuos en las plantas de tratamiento de aguas residuales, en la industria agrícola, farmacéutica y otros muchos sectores.

La amplia gama de aplicaciones se extiende desde las más diversas emulsiones hasta los polvos más finos y materiales de grano grueso (tamaño de grano máximo de 32 mm) tales como:

– Aceite, petróleo crudo, diésel, biodiésel, aceite de templado (upstream / downstream)

– Refrigerantes

– Pinturas, lacas, disolventes

– Cera, resina

– Otras emulsiones, suspensiones

– Separación agua-producto

– Polvo, escoria

– Fertilizantes

– Polvos y otros productos de lavado

– Serrín

– Biomasa

– Harina

– etc.

Aplicaciones:

– Medidor de corte de agua

– Tuberías, medición de depósitos BS&W (sedimentos básicos y agua)

– Purificación/Desalinización de petróleo

– Test automáticos en pozos

– Unidades LACT

– Control de separación

El dispositivo de medición, que opera de forma autónoma para determinar de forma precisa el contenido de agua y la humedad en un proceso continuo, garantiza la máxima calidad y seguridad en entornos de producción protegidos frente al riesgo de explosiones, así como el procesamiento y el refinamiento de muchos tipos de emulsiones y mercancías a granel.

El software de PC permite realizar una rápida y exacta calibración de los tramos de medición.

Liebherr ofrece sensores para las siguientes categorías de protección de equipos:

Certificados

ATEX:

Número de certificado de examen CE de tipo: EPS 21 ATEX 1 140 X

DIN EN IEC 60079-0:2018, 60079-1:2014, EN 60079-11:2012, EN 60079-26:2015, EN 60079-31:2014

Protección frente a riesgo de explosiones por gas:

II 1/2 G Ex db/ia IIC T4 Ga/Gb

Protección frente a riesgo de explosiones por polvo:

II 1/2 D Ex tb/ia IIIC T135°C Da/Db

IECEx:

Número certificado: IECEx EPS 21.0047X

IEC 60079-0:2017 edición: 7.0, IEC 60079-1:2014-06 edición: 7.0,

IEC 60079-11:2011 edición: 6.0, IEC 60079-26:2014-10 edición: 3.0,

IEC 60079-31:2013 edición: 2

Protección frente a riesgo de explosiones por gas:

Ex db/ia IIC T4 Ga/Gb

Protección frente a riesgo de explosiones por polvo:

Ex tb/ia IIIC T135°C Da/Db

Además de la alta precisión y robustez, los aparatos medidores de Bad Schussenried destacan por su reproducibilidad.

Una vez calibrado el sistema, en base a esto en cualquier momento se pueden preparar más puntos de medición en cualquier o sustituirse los equipos sin demasiado esfuerzo. De este modo, la planta se mantiene siempre en estado fiable, independientemente del tiempo de funcionamiento hasta el presente o de la edad de la misma.

Ventajas

  • Procedimiento de medición indirecto: Determinación de la capacidad en campo de dispersión de alta frecuencia. Este método emplea diferentes constantes dieléctricas (permitividad) del agua y de distintos materiales (sólidos y líquidos)
  • Sensores totalmente reproducibles: En el caso de ampliaciones posteriores de la planta con sensores o en caso de un cambio de sensores, gracias al microprocesador integrado no se requiere una recalibración.
  • Regulación y control de procesos: Gracias a las numerosas interfaces, la medición de humedad se puede integrar en sistemas de gestión de procesos y sistemas de control.
  • Ahorro de costes: Los análisis de laboratorio, costos en tiempo y dinero, no son necesarios o se logran reducir considerablemente.
  • Medición de temperatura / compensación de temperatura: El sensor también se puede utilizar para determinar la temperatura del medio.
  • Valores límite: Los valores límite superiores o inferiores se pueden ajustar por medio del software. En caso necesario se pueden activar señales luminosas o acústicas.
  • Calculadora de valores medios: El sensor transmite valores ya promediados al módulo de evaluación y transferencia FMS.
  • Resistencia a presión: El sensor de barra soporta presiones de proceso de hasta 100 bar.
  • Válvula de desplazamiento: En casos de limpieza, lavado o sustitución del sensor, por medio de la válvula desplazable también se puede retirar el sensor fácilmente en determinadas circunstancias de la tubería sin interferir con el proceso.

Variantes

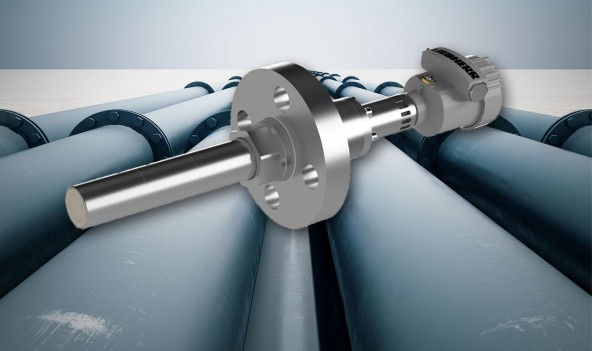

WMS Rod Sensor P45-GD Litronic-WMS: Medición de humedad, temperatura y presión
  • Para tuberías y depósitos
  • Hasta 100 bar
  • Longitudes de varilla de hasta 32", con posibilidad de longitudes mayores bajo pedido
  • Campo de medición axial, opcional: lateral
  • Revestimiento de Protección: PEEK
Descargar Ficha Técnica WMS Planar Sensor P45-GD Litronic-WMS
  • Sensor plano D = 45 mm
  • Especial para emulsiones, polvos y masas
  • A partir de 2" de diámetro de tubería
  • Aplicación en sistemas de hasta 16 bar
  • Revestimiento de Protección: PEEK
Descargar Ficha Técnica WMS Planar Sensor P78-GD Litronic-WMS
  • Sensor Plano D = 78 mm
  • Para tuberías y depósitos
  • Para polvos, granos y emulsiones
  • Aplicación en sistemas de hasta 80 bar
  • Revestimiento de protección: Óxido de circonio
Descargar Ficha Técnica

Aplicaciones

·
Aplicaciones principales
  • Aceite, petróleo crudo, gasóleo, biodiésel
  • Aceite de lubricación, refrigerante
  • Pintura, disolvente, etanol
  • Cera, resina
  • Aceite alimentario
  • Mantequilla
  • Material a granel
  • Material de construcción
  • Química
·
